Breadboards: Yapı, Parçalar ve Kullanım İpuçları
2025-06-04 9760

Breadboardlar, lehimlemeden devreler oluşturmanıza ve test etmenize yardımcı olur.Bu makalede, bir breadboard'un nasıl çalıştığını, hangi parçaları kullanabileceğinizi ve yaygın sorunlardan nasıl kaçınacağınızı öğreneceksiniz.

Katalog

Breadboard'a genel bakış

Breadboard, lehimleme olmadan devreleri inşa etmek ve test etmek için kullanılan bir delik ızgarası olan dikdörtgen bir tahtadır.İçeride, elektronik bileşenlerin kolayca yerleştirilmesine ve birbirine bağlanmasına izin veren sıraları veya delikli sütunları bağlayan metal şeritleri vardır.

Breadboardlar yeniden kullanılabilir ve çeşitli boyutlarda gelir.Genellikle bileşenler için merkezi bir alana ve güç dağılımı için yan raylar vardır.Breadboardlar, devre fikirlerini test etmek için kalıcı olmayan, yeniden kullanılabilir bir yol sunar.Lehim veya PCB tabanlı tasarımları taahhüt etmeden önce düzenleri denemek için en iyisidir.

Breadboard yapı düzeni

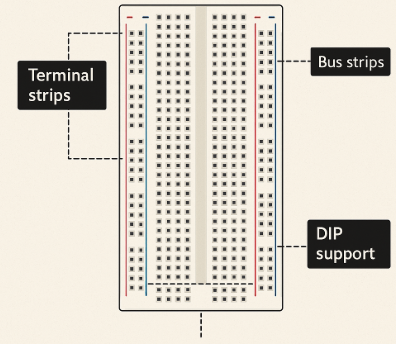

Şekil 1: Breadboard yapısı düzeni

Bu breadboard düzeni, bir devre oluştururken parçaların nereye yerleştirileceğini görmenize yardımcı olur.Üç ana bölüm vardır: veri yolu şeritleri, terminal şeritleri ve daldırma desteği.Otobüs şeritleri yanlarda ve gücü bağlamak için kullanılır.Bir taraf genellikle pozitif voltaj için, diğeri toprak veya negatif voltaj içindir.

Terminal şeritleri ortada.Dirençler ve LED'ler gibi parçalarınızın çoğunu bu satırlara yerleştirirsiniz.Her sıradaki delikler bağlanır, böylece elektrik aralarında akabilir.Dip desteği merkezdeki boşluktur.Terminal şeridinin sol ve sağ taraflarını ayırır.Bu boşluk, her iki tarafta pimleri olan yongalara uyacak şekilde yapılmıştır.

Bir breadboard'da kullanılan bileşenler

Şekil 2: Bir ekmek tahtasında kullanılan bileşenler

Bu görüntü, bir ekmek tahtasına yerleştirilen yaygın elektronik bileşenleri gösterir.Her birinin bir devrede farklı bir rolü vardır ve kolay bağlantı için kartın deliklerine sığar.

• Direnç, elektrik akımının akışını kontrol etmek için kullanılır.Diğer parçaların çok fazla akım almasını korumaya yardımcı olur.

• Kondansatör elektrik enerjisini depolar ve serbest bırakır.Genellikle bir devredeki voltaj değişikliklerini düzeltmek için kullanılır.

• Akım içinden aktığında LED yanar.Sadece bir yönde çalışır, bu yüzden doğru şekilde yerleştirilmelidir.

• IC, içinde birçok küçük parça içeren bir çiptir.Orta boşluğa sığar, böylece her pim farklı satırlara bağlanabilir.

Breadboard uyumlu modüller

Sensör Modülleri

Bunlar sıcaklık sensörleri, hareket dedektörleri ve ışık içerir.Çevresel koşulları tespit etmek ve mikrodenetleyicilere verileri beslemek için kullanılırlar.

Ekran modülleri

OLED, LCD ve 7 segmentli ekranlar gibi küçük ekranlar, sıcaklık, zaman veya hata ayıklama değerleri gibi çıkışları göstermek için bağlanabilir.

İletişim Modülleri

Bluetooth, Wi-Fi ve RF vericileri/alıcıları gibi modüller, breadboard projelerinizin kablosuz veya diğer cihazlarla iletişim kurmasına izin verir.

Röle ve çıkış modülleri

Röle modülleri, düşük güçlü sinyaller kullanarak yüksek güçlü cihazları kontrol etmeye yardımcı olur.Çıkış modülleri ayrıca sinyal için buzzerler ve titreşim motorları içerir.

Güç kaynağı modülleri

Bunlar bir breadboard'un güç raylarına takılır ve bir USB veya DC kaynağından seçilebilir voltajlar (genellikle 3.3V veya 5V) sağlar.

Mikrodenetleme Kartları

Arduino Nano, ESP8266 ve ESP32 dev panoları gibi küçük tahtalar genellikle breadboard uyumludur.Birçok elektronik projenin beyinleri olarak hizmet ediyorlar.

Prototiplemeyi geliştirmek için breadboard aksesuarları

Jumper telleri

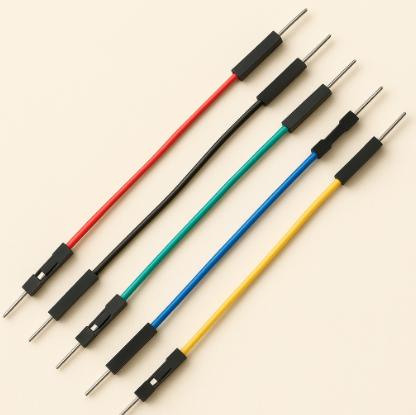

Şekil 3: Jumper telleri

Jumper telleri, bir breadboard üzerindeki farklı noktaları bağlamak için kullanılan esnek kablolardır.Erkek-erkek, erkek-kadın ve kadın-kadın gibi çeşitli uzunluklarda ve tiplerde gelirler.Renk kodlu kablolar kullanmak sinyal, toprak ve güç hatlarını daha kolay tanımlamaya yardımcı olur.

Breadboard güç kaynağı modülleri

Şekil 4: Breadboard güç kaynağı modülleri

Bu modüller doğrudan breadboard’un elektrikli raylarına takılır ve sabit 3.3V veya 5V güç sağlar.Genellikle USB veya DC namlu jak girişleri vardır ve genellikle gücü açmak veya kapatmak için geçiş anahtarları ile birlikte gelirler.Bu, devrenize güç vermeyi hızlı ve kullanışlı hale getirir.

Breadboard-Modül Adaptörleri

Şekil 5: Breadboard-modüle adaptörler

Sensörler veya ekranlar gibi bazı bileşenler standart breadboard aralığıyla hizalanmayabilir.Adaptörler bunları breadboard dostu formatlara dönüştürerek kurulumu daha basit ve daha güvenli hale getirir.

Bağlayıcı direkler ve muz krikoları

Şekil 6: Bağlanma direkleri ve muz krikoları

Güç kaynakları veya multimetreler gibi harici ekipmanları bağlamak için kullanılan bağlanma direkleri, dış voltaj veya test araçlarını breadboard ortamınıza getirmek için kararlı ve güvenilir bir yol sağlar.

Bileşen Depolama Kitleri

Şekil 7: Bileşen depolama kitleri

İyi bir depolama sistemi, çalışma alanınızı düzenli ve parçalarınızı bulmayı kolaylaştırır.Kitler genellikle dirençler, kapasitörler, transistörler ve IC'ler için organize bölmeler içerir, bu da parçaların izini kaybetmeden daha hızlı inşa etmenizi sağlar.

Farklı Breadboard Jumper telleri

Şekil 8: Farklı ekmek tahtası jumper telleri

Erkek-erkek telleri

Bunlar ekmek tahtasında kullanılan jumper tellerdir.İki noktayı doğrudan bir breadboard'a veya bir breadboard'dan bir modül veya pim başlığına bağlarlar.

Erkek-kadın telleri

Bu kablolar, breadboard'u erkek pimleri olan modüllere veya sensörlere bağlarken kullanılır.Bir uç breadboard'a girerken, dişi ucu cihaza bağlanır.

Kadın-kadın telleri

Bunlar, her ikisinin de erkek başlıkları olan iki modülü bağlamak için kullanışlıdır.Genellikle bileşenlerin doğrudan bağlandığı Arduino veya Raspberry Pi kurulumlarında kullanılırlar.

Önceden oluşturulmuş katı çekirdek kablolar

Bu jumper telleri serttir ve şekillerini tutar, bunları düzgün, yapılandırılmış devreler oluşturmak için en iyi hale getirir.Genellikle soyulmuş ve bükülmüş uçlarla çeşitli uzunluklarda satılırlar.

Esnek DuPont telleri

Bunlar, devre düzeneğini daha hızlı hale getiren pim konektörlü yumuşak, yalıtımlı tellerdir.Yeniden kullanılabilir ve elektronik kitlere yaygın olarak dahildirler.

Renk kodlu tel setleri

Renk kodlu jumper telleri devre bağlantılarının düzenlenmesine yardımcı olur.Kırmızı güç, zemin için siyah ve netliği artırmak ve hataları azaltmak için farklı sinyaller için diğer renkler için kullanılır.

Daha iyi breadboarding için yararlı ürünler

Yapışkan pedler ve köpük bant

Yapışkan pedler veya çift taraflı köpük bandı, breadboard'unuzu sabit bir yüzeye monte etmek için yaygın olarak kullanılır.Bu, bileşenleri yerleştirirken veya çıkarırken etrafta kaymasını önler.Köpük bandı ayrıca altındaki yüzeyi korumak için biraz yastıklama ekler.

Isı-shrink boru ve tel etiketleri

Breadboard düzeninizi daha kalıcı bir kuruluma aktarırken, ısı shrink boru kablo bağlantılarını örtmek ve yalıtmak için kullanılır.Tel etiketleri, sinyal çizgilerini ve güç bağlantılarını takip etmenize ve devrelerdeki karışıklığı azaltmanıza yardımcı olur.

İletken kalemler ve test klipleri

İletken kalemler, test için kağıt veya prototip kartlarına geçici iletken yollar çizmenizi sağlar.Test klipsleri, devrenin geri kalanını rahatsız etmeden probları veya belirli bileşen bacaklarını takmanıza yardımcı olur.

Doğru breadboard nasıl seçilir

• Delik boyutu ve sayısı - ekmek tahtaları farklı boyutlarda gelir.Seçtiğiniz kişinin projeniz için yeterli alana sahip olduğundan emin olun.

• Deliklerin içinde iyi bağlantı - Her deliğin içindeki metal, kabloları ve parçaları sıkıca tutmalıdır.Bu, devrenizin sorunsuz çalışmasına yardımcı olur.

• Hareket edebileceğiniz elektrikli raylar - bazı ekmek tahtaları çıkarılabilen veya taşınabilen yan raylara sahiptir.Bu, daha fazla tahtaya uymanız gerektiğinde yardımcı olabilir.

• Güçlü dış plastik - Tahta sağlam hissetmeli ve kolayca bükülmemelidir.Bu, daha uzun süre dayanmasına yardımcı olur ve parçalarınızı yerinde tutar.

• Kablolarınız ve parçalarınızla çalışır - çoğu parça standart aralıklarla ekmek panolarına sığar.Sadece kablolarınızın ve modüllerinizin tahtadaki deliklerle eşleştiğinden emin olun.

Ortak ekmek tahtası hataları ve bunlardan nasıl kaçınılacağı

Eski veya hasarlı ekmek tahtaları kullanma

Breadboard'unuzun gevşek veya yıpranmış delikleri varsa, kabloları sıkıca tutmayabilir.Bu, test ederken kötü bağlantıların veya parçaların düşmesine yol açabilir.

Açmadan önce güç kontrollerini atlamak

Güç kablolarınızın nereye gittiğini her zaman iki kez kontrol edin.Bir şeyi yanlış bir şekilde bağlarsanız, parçalara zarar verebilir veya tüm devrenin çalışmayı durdurmasını sağlayabilirsiniz.

Parçaları geriye doğru koymak

LED'ler veya transistörler gibi bazı parçalar sadece bir yönde çalışır.Tahtaya yerleştirirken pimleri doğru şekilde eşleştirmeye dikkat edin.

Veri sayfasını okumamak

Her elektronik kısım, her pimin ne yaptığını anlatan bir veri sayfası ile birlikte gelir.Bunu görmezden gelmek yanlış bağlantılara ve çok fazla karışıklığa yol açabilir.

Breadboard'a çok fazla kalabalık

Küçük bir alanda büyük modüller veya çok fazla kablo kullanmak, devrenizin zor ve düzeltilmesini zorlaştırabilir.Her şey net olması için işleri yaymaya çalışın.

Çözüm

Breadboardlar devre binasını basit ve güvenli hale getirir.Fikirlerinizi doğru parçalar ve biraz dikkatli bir şekilde test edebilirsiniz.Kaliteli ekmek tahtaları ve aletler sunmak, daha fazla insanın daha iyi projeler oluşturmasına yardımcı olabilir.Breadboard'u satın almak mı istiyorsunuz?Mevcut fiyatlandırma ve stok detayları için bize ulaşın.
