Histerezis Devre Performansını, Kararlılığını ve Verimliliğini Nasıl Etkiler?
2026-05-14 107

Histerezis, elektronikte bazı sistemlerin neden önceki durumlarına göre farklı tepki verdiğini açıklayan önemli bir kavramdır.Histeretik sistemler, her küçük giriş değişikliğine anında tepki vermek yerine, kararlılığı artırmaya ve istenmeyen geçişleri azaltmaya yardımcı olan bir hafıza efekti kullanır.Bu davranış, daha güvenilir devre çalışması oluşturmak için karşılaştırıcılarda, Schmitt tetikleyicilerinde, manyetik sistemlerde ve güç elektroniklerinde yaygın olarak kullanılır.Histerezisin nasıl çalıştığını anlamak, performans, verimlilik ve pratik elektronik tasarım üzerindeki etkisini açıklamaya yardımcı olur.

Katalog

Elektronik Devrelerde Histerezis Nedir?

Elektronik devrelerdeki histerezis, sistem çıkışının yalnızca mevcut giriş koşullarına değil aynı zamanda önceki çalışma durumlarına da bağlı olduğu bir durumu ifade eder.Tek bir anahtarlama eşiği kullanmak yerine histeretik sistemler genellikle ayrı etkinleştirme ve devre dışı bırakma noktalarıyla çalışır.Bu eşikler arasındaki fark bir histerezis penceresi oluşturur.

Pratik elektronikte histerezis bir hafıza etkisi yaratır.Bir cihaz durum değiştirdiğinde, giriş koşulları ters yönde hafifçe dalgalandığında hemen tersine dönmez.Bu davranış, sistemlerin değişen koşullar altında daha öngörülebilir çalışmasını sürdürmesine olanak tanır.

Histerezis yaygın olarak kullanılır:

• Karşılaştırıcı devreler

• Schmitt tetikleyicileri

• Güç elektroniği

• Manyetik depolama sistemleri

• Endüstriyel kontrol sistemleri

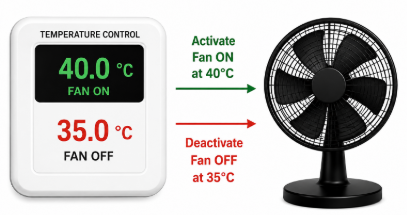

Şekil 2. Stabil Çalışma için Ayrı AÇIK ve KAPALI Eşiklerini Kullanan Sıcaklık Kontrollü Fan

örneğin, bir soğutma fanı şu saatte devreye girebilir: 40°C ancak sıcaklık bunun altına düşene kadar aktif kalır 35°C.Farklı kullanma AÇIK ve KAPALI eşikleri çalışma koşulları bir ayar noktasına yakın dalgalandığında hızlı döngüyü önler.

Histerezis olmadan, eşik seviyelerine yakın çalışan sistemler, küçük sinyal v ariat iyonlarına sürekli tepki verebilir.Bu davranış, röle sesine, yanlış tetiklemeye, kararsız çalışmaya ve aşırı anahtarlama etkinliğine neden olabilir.

Değişken koşullar altında istikrarlı karar vermeyi destekleme yeteneği nedeniyle histerezis, modern elektronik tasarımında önemli bir prensip olmaya devam etmektedir.

Gerçek Sistemlerde Histerezis Nasıl Çalışır?

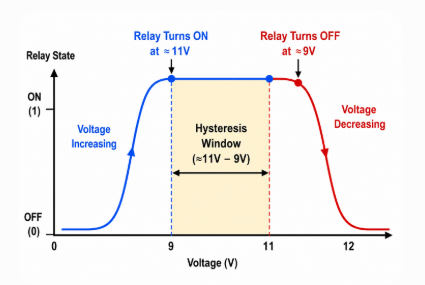

Şekil 3. Histerezis Penceresi ile Ayrı AÇIK ve KAPALI Eşiklerini gösteren Röle Anahtarlama Davranışı

Histerezisin en basit örneklerinden biri röle çalışmasında görülür.

Bir hayal edin 12V röle değişken bir güç kaynağına bağlı.

Röle Anahtarlama Davranışı

• Gerilim 0V'tan kademeli olarak artar

• Röle yaklaşık 11V'ta etkinleşir

• Gerilim yavaş yavaş azalır

• Röle aktif kalır

• Röle nihayet 9V civarında KAPANIR

Aktivasyon ve deaktivasyon gerilimi arasındaki farka denir. histerezis penceresi.

Röle, küçük voltaj değişikliklerine anında yanıt vermek yerine geçici olarak önceki durumunu korur.Aynı prensip elektriksel gürültüden, voltaj dalgalanmasından, elektromanyetik girişimden (EMI) ve termal dalgalanmalardan etkilenen sistemlerde de görülür.Bu bozulmalar, sinyallere ve çalışma koşullarına küçük v ariat iyonlarını dahil edebilir, bu da histerezis olmadan kararlı eşik davranışının sürdürülmesini daha zor hale getirir.

Histerezis, değişken koşullar altında eşik kararlarını dengeler ve bileşen ömrünü kısaltabilecek aşırı anahtarlama olaylarını azaltır.Histerezisin birçok modern elektronik sisteme kasıtlı olarak dahil edilmesinin nedeni budur.

Histerezisin Temel Prensipleri ve Nedenleri

Histerezisin belirleyici özelliği hafıza davranışı.Histeretik bir sistem hem mevcut koşullara hem de önceki çalışma durumlarına göre yanıt verir.Sonuç olarak, artan girdi ve azalan girdi farklı yanıt yollarını izler.

Bu özelliği yaratır histerezis döngüsü.

Hıza Bağlı ve Hızdan Bağımsız Histerezis

Özellik	Hızdan Bağımsız	Orana Bağlı
Yanıt	Çoğunlukla değişmedi	Hıza göre değişir
Hassasiyet	Düşük	Yüksek
Tipik Uygulamalar	Kalıcı mıknatıslar	Güç elektroniği
Mühendislik Kullanımı	Manyetik tutma	Dinamik anahtarlama analizi

Histerezisin Ana Nedenleri

• Manyetik Etki Alanı Hizalaması

Manyetik malzemelerde, mikroskobik manyetik alanlar, dış manyetik alan kaldırıldıktan sonra bile kısmen hizalı kalabilir.Bu artık hizalama, manyetik histerezis davranışına katkıda bulunan bir hafıza etkisi yaratır.

• Yük Yakalama

Yarı iletken cihazlarda sıkışan elektrik yükleri, anahtarlama yanıtlarını geciktirebilir ve cihaz davranışının kısmen önceki elektrik durumlarına bağlı olmasına neden olabilir.Bu etki genellikle bellek teknolojilerinde ve transistör tabanlı sistemlerde görülmektedir.

• Mekanik ve Termal Etkiler

Mekanik hareket ve sıcaklık v ariat iyonları, giriş ve çıkış davranışı arasında gecikmeli yanıtlara neden olabilir.Bu etkiler genellikle fiziksel değişikliklerin sistem performansını etkilediği rölelerde, sensörlerde ve sıcaklık ayarlı sistemlerde gözlemlenir.

• Olumlu Geribildirim

Birçok elektronik devre, geri besleme ağları aracılığıyla kasıtlı olarak histerezis üretir.Olumlu geri bildirim, geçiş eşiklerini değiştirir ve daha kontrollü davranışlar yaratılmasına yardımcı olur.Bu yaklaşım, değişen koşullar altında sinyal stabilitesini iyileştirmek için karşılaştırıcılarda, Schmitt tetikleyicilerinde ve operasyonel amplifikatör devrelerinde yaygın olarak kullanılır.

Manyetik Histerezis Döngülerini Anlamak

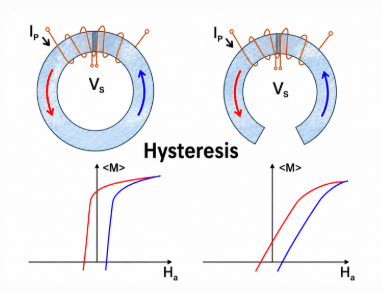

Şekil 4. Manyetik Alanların Değişmesi Sırasında Farklı Mıknatıslanma Yollarını Gösteren Manyetik Histerezis Döngüsü

Manyetik malzemeler histerezis davranışının en açık örneklerinden birini sağlar.Manyetik histerezis, malzemeler harici bir manyetik alan kaldırıldıktan sonra mıknatıslanmayı koruduğunda meydana gelir.

Ferromanyetik malzemeler demir, nikel, kobalt ve silikon çelik gibi malzemeler doğal olarak bu etkiyi sergiler çünkü iç manyetik alanlar, alan koşulları değiştikten sonra bile kısmen hizalı kalabilir.

Histerezis Döngüsünü Anlamak

Histerezis döngüsü aşağıdakiler arasındaki ilişkiyi açıklar:

• Manyetik alan kuvveti (H)

• Manyetik akı yoğunluğu (B)

B = f(H)

Artan ve azalan manyetik alanlar farklı yollar izleyerek manyetik hafıza davranışını gösteren kapalı bir döngü oluşturur.Daha geniş bir histerezis döngüsü genellikle daha fazla enerji kaybına, artan ısı üretimine ve genel verimliliğin azalmasına işaret eder.

Aşırı kayıplar uzun vadeli termal stres yaratabileceğinden, transformatörlerin, motorların ve güç sistemlerinin tasarımı sırasında histerezis eğrileri yakından incelenir.

Pratik anahtarlamalı güç kaynaklarında, yüksek frekanslı çalışma altında silikon çelik kayıpları önemli ölçüde arttığından ferrit malzemeler sıklıkla tercih edilir.

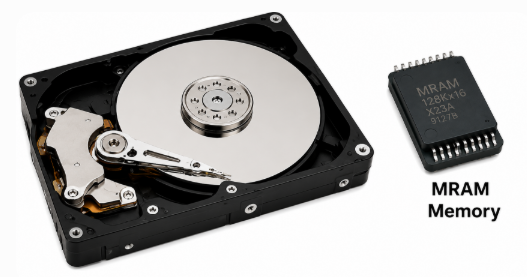

Şekil 5. Veri Saklama için Histerezis Kullanan Manyetik Depolama Cihazları

Veri Depolamada Manyetik Histerezis

Sabit sürücüler ve manyetik bellek teknolojileri histerezise dayanır.Manyetik malzemeler, elektrik kesildikten sonra mıknatıslanmayı koruduklarından, bilgiler sürekli elektrik gücü olmadan depolanmaya devam eder.

Yaygın kullanım alanları arasında sabit diskler, manyetik bant sistemleri ve manyetik dirençli rastgele erişimli bellek (MRAM) teknolojisi yer alır ve bunların tümü veri saklama ve kalıcı depolama yetenekleri için manyetik histerezise dayanır.

Manyetik Çekirdek Malzemeleri ve Verimlilik Karşılaştırması

Çekirdek malzeme seçimi, transformatörlerde ve anahtarlama sistemlerinde histerezis kayıplarını, verimliliği, ısı üretimini ve uzun vadeli performansı doğrudan etkiler.Atomik yapıdaki v ariat iyonları, zorlayıcılık, geçirgenlik ve manyetik tutma özellikleri nedeniyle farklı malzemeler manyetik alanlara farklı tepki verir.Bu farklılıklar özellikle transformatörlerde, indüktörlerde, anahtarlamalı güç kaynaklarında, elektrik motorlarında ve yüksek frekanslı güç sistemlerinde önem kazanmaktadır.

Yaygın Manyetik Çekirdek Malzemelerin Karşılaştırılması

Malzeme	Frekans	akraba Çekirdek Kaybı	akraba Maliyet	Tipik Uygulamalar
Silikon Çelik	50–60Hz	Orta	Düşük	Yardımcı transformatörler, motorlar
Ferrit	kHz–MHz	Düşük	Orta	SMPS, RF devreleri, EMI bastırma
Amorf Metal	50–400Hz	Çok Düşük	Yüksek	Enerji tasarruflu transformatörler

Tüm malzemeler manyetik çalışmayı desteklerken, performansları pratik koşullar altında önemli ölçüde değişebilir.Malzeme seçimi genellikle yalnızca teorik performanstan ziyade işletim gereksinimlerine bağlıdır.

örneğinŞebeke transformatörleri, maliyet etkinliği ve köklü güvenilirliği nedeniyle sıklıkla silikon çelik kullanır.Yüksek frekanslı güç kaynakları genellikle ferrit kullanır çünkü yüksek elektrik direnci girdap akımı kayıplarını azaltır.Enerji tasarruflu transformatörler giderek daha fazla amorf malzemeler kullanıyor çünkü daha düşük kayıplar uzun vadeli performansı artırabiliyor.Bu ödünleşimleri anlamak, termal davranışı, verimlilik hedeflerini ve çalışma gereksinimlerini dengelemeye yardımcı olur.

Yumuşak ve Sert Manyetik Malzemeler

Manyetik malzemeler genellikle ne kadar kolay mıknatıslandıkları ve manyetikliği giderildikleri temel alınarak yumuşak ve sert kategorilere ayrılır.

Mülkiyet	Yumuşak Manyetik Malzemeler	Sert Manyetik Malzemeler
Zorlayıcılık	Düşük	Yüksek
Histerezis Kaybı	Daha düşük	Daha yüksek
Ana Kullanım	Transformatörler	Kalıcı mıknatıslar
Veri Saklama	Düşük	Yüksek

Yumuşak manyetik malzemeler, nispeten düşük enerji girişi ile manyetik durumları hızla değiştirebilir.Tekrarlanan manyetik çevrimlerin meydana geldiği transformatör ve indüktörlerde tercih edilirler.

Sert manyetik malzemeler manyetikliğin giderilmesine direnir ve manyetik özelliklerini daha uzun süre korur.Bu malzemeler yaygın olarak kalıcı mıknatıslarda ve manyetik depolama sistemlerinde kullanılır.

Pratik Seçimde Dikkat Edilecek Hususlar

Manyetik çekirdek malzemesinin seçilmesi, en düşük histerezis kaybına sahip seçeneğin seçilmesinden daha fazlasını içerir.Malzeme seçimi aynı zamanda çalışma frekansı, termal koşullar, verimlilik hedefleri, boyut kısıtlamaları, güç kullanım gereksinimleri ve genel maliyet gibi pratik hususlara da bağlıdır.Bu faktörler toplu olarak performansı, güvenilirliği ve belirli uygulamalara uygunluğu etkiler.

örneğinYüksek frekanslı anahtarlamalı bir güç kaynağı, hızlı anahtarlama sırasındaki kayıpların düşük olması nedeniyle genellikle ferrit çekirdeklerden yararlanır.Bu arada, standart şebeke frekanslarında çalışan şebeke transformatörleri, maliyet verimliliği ve kanıtlanmış güvenilirlik nedeniyle silikon çeliği kullanmaya devam edebilir.

Malzeme seçimi uzun vadeli verimliliği, termal davranışı ve genel sistem performansını doğrudan etkiler.Bu ödünleşimleri anlamak, uygulama gereksinimlerine daha iyi uyan manyetik malzemeleri seçmenizi sağlar.

Yarı İletken Cihazlarda Histerezis

Şekil 6. Anahtarlama Uygulamalarında Kullanılan SCR ve TRIAC Cihazları

Tristörler, yüksek voltaj ve yüksek akım uygulamaları için tasarlanmış yarı iletken anahtarlama cihazlarıdır.Kontrol sinyallerine sürekli yanıt veren geleneksel transistörlerin aksine tristörler, cihazın etkinleştirildikten sonra iletken kalmasını sağlayan bir kilitleme mekanizması kullanır.

Bu çalışma davranışı bir hafıza karakteristiği yaratır çünkü cihaz çıkışı kısmen önceki durumuna bağlıdır.Bir kez tetiklendiğinde iletim, çalışma koşulları belirli elektriksel sınırların altına düşene kadar devam eder.

Mandallama Davranışı Nasıl Çalışır?

Gibi cihazlar Silikon Kontrollü Redresörler (SCR'ler) ve TRIAC'lar akım özelliklerini mandallamaya ve tutmaya güvenir.

Bir kapı darbesi aldıktan sonra cihaz iletken duruma girer ve kapı sinyali kaldırılsa bile çalışmaya devam eder.İletim ancak akım tutma akımı eşiğinin altına düştüğünde durur.

Aktivasyon ve deaktivasyon farklı elektriksel koşullar altında meydana geldiğinden, tristörler histerezise benzer davranışlar sergiler.

Performansı Etkileyen Temel Parametreler

• Kilitleme Akımı: Tetiklemeden hemen sonra gereken minimum akım.

• Tutma Akımı: İletimi sürdürmek için gereken minimum akım.

• Kapı Tetikleme Akımı: Cihazı etkinleştirmek için gereken akım.

• Engelleme Gerilimi: Maksimum KAPALI durum gerilimi kapasitesi.

Örnek Cihaz Seçimi Senaryosu

Başvuru	Önerilen Cihaz	Sebep
Fan hızı kontrolörü	BT136 triyak	Çift yönlü AC anahtarlama yetenek
Endüstriyel motor kontrolü	TYN612SCR	Daha yüksek voltaj ve akım taşıma kapasitesi
Eğitim devreleri	TIC106 SCR	Basit düşük güçte çalışma ve erişilebilirlik

Seçim süreci genellikle cihazın işletim ortamıyla nasıl etkileşime girdiğine bağlıdır.

örneğinEv tipi bir fan hızı denetleyicisi veya ışık kısıcı genellikle BT136 triyak çünkü çift yönlü anahtarlama özelliği AC kontrolünü basitleştirir.Alternatif akım her iki yönde de aktığından, bir TRIAC, ek anahtarlama bileşenlerine ihtiyaç duymadan AC döngüsünün her iki yarısında da iletim yapabilir.Bu özellik devre karmaşıklığını azaltır ve kompakt tüketici elektroniğinde uygulamayı daha pratik hale getirir.

Endüstriyel motor kontrol sistemleri bunun yerine TYN612SCRDaha yüksek güç koşullarının ve daha zorlu çalışma ortamlarının üstesinden gelmek üzere tasarlanmıştır.Daha büyük akım yükleri ve güç düzenleme gereksinimleri içeren uygulamalar genellikle daha güçlü anahtarlama kapasitesinden ve geliştirilmiş sağlamlıktan yararlanır.

Eğitim projeleri ve düşük güçlü kontrol uygulamaları için TIC106 SCR basit çalışma davranışı ve deneye erişilebilirliği nedeniyle pratik bir seçenek olmaya devam ediyor.Anlama ve uygulama kolaylığının önemli olduğu giriş anahtarlama devrelerinde sıklıkla kullanılır.

Bu uygulamaya dayalı yaklaşım, cihaz seçiminin yalnızca elektriksel spesifikasyonlara değil aynı zamanda sistem gereksinimlerine, çalışma koşullarına ve pratik tasarım hususlarına da bağlı olduğunu göstermektedir.

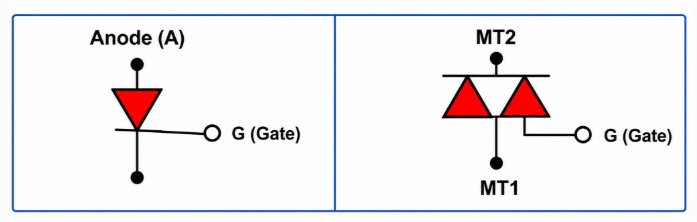

Şekil 7. Farklı Anahtarlama Yapılarını Gösteren SCR ve TRIAC Sembolleri

SCR ve TRIAC

Özellik	SCR	triyak
Mevcut Yön	Tek yön	İki yön
AC Anahtarlama	Sınırlı	Mükemmel
DC Uygulamaları	Ortak	Daha az yaygın
Güç Kontrolü	Yüksek	Orta
Tipik Kullanım	Endüstriyel sistemler	Ticari elektronik cihazlar

Karşılaştırıcı ve Schmitt Tetikleme Devrelerinde Histerezis

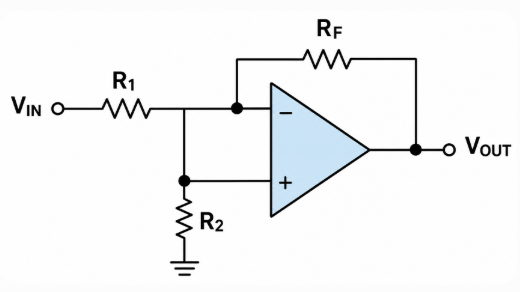

Şekil 8. Histerezis için Pozitif Geri Besleme Kullanan Karşılaştırıcı Devre

Karşılaştırıcı devreler elektronikte histerezisin en yaygın pratik uygulamalarından birini temsil eder.Amaçları bir giriş sinyalini bir referans voltajıyla karşılaştırmak ve karşılaştırma sonucuna göre bir çıkış üretmektir.

Gerçek sistemler sıklıkla elektriksel gürültü, dalgalanma ve sinyal dalgalanmalarının bulunduğu ortamlarda çalışır.Bu koşullar altında, eşik seviyelerine yakın küçük v ariat iyonları çıktı tutarlılığını etkileyebilir.

Histerezis, ayrı anahtarlama seviyeleri oluşturarak eşik davranışını iyileştirir ve karşılaştırıcı devrelerin değişen sinyal koşulları altında daha güvenilir şekilde çalışmasına olanak tanır.

Karşılaştırıcı Performans Karşılaştırması

Parametre	olmadan Histerezis	ile Histerezis
Yanlış Tetikleme	sık	Asgari
Anahtarlama Kararlılığı	Kötü Eşiğe Yakın	Kararlı
Röle Sohbeti	Ortak	Nadir
Gürültü Hassasiyeti	Yüksek	Azaltılmış
Çıktı Güvenilirliği	Orta	Geliştirilmiş

Karşılaştırma, histerezisin neden sensör arayüzlerinde, gömülü sistemlerde ve endüstriyel kontrol uygulamalarında yaygın olarak kullanıldığını göstermektedir.

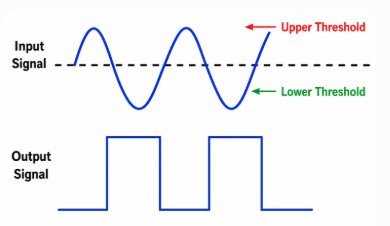

Şekil 9. Üst ve Alt Eşikleri Kullanarak Schmitt Tetikleme İşlemi

Schmitt Tetikleme İşlemini Anlamak

Bir Schmitt tetikleyicisi, histerezis oluşturmak için kasıtlı olarak pozitif geri beslemeyi kullanır, bu nedenle tek bir eşik voltajında ​​​​geçmez.Bunun yerine iki farklı anahtarlama noktası kullanır: bir üst eşik voltajı ve bir alt eşik voltajı.Bu, sinyal geçişlerini daha temiz ve daha kararlı hale getirir.Pratik gömülü sistemlerde Schmitt tetikleyicileri genellikle sensör arayüzlerine ve mekanik anahtar girişlerine eklenir çünkü küçük sinyal dalgalanmaları, gürültü veya kontak sıçraması aksi takdirde birden fazla istenmeyen çıkış geçişi yaratabilir.

Op-Amp ve Güç Elektroniğinde Histerezis

Operasyonel yükselteçler Hassasiyetleri ve amplifikasyon yetenekleri nedeniyle algılama sistemlerinde, sinyal işlemede ve analog kontrol devrelerinde yaygın olarak kullanılırlar.Giriş sinyalleri yavaş değiştiğinde veya eşik koşullarına yakın çalıştığında, küçük dalgalanmalar anahtarlama tutarlılığını etkileyebilir ve kararsız çıkış davranışı yaratabilir.

Performansı artırmak için op-amp devreleri genellikle pozitif geri besleme ağları aracılığıyla histerezis sağlar.Bu yaklaşım, ayrı etkinleştirme ve devre dışı bırakma eşikleri oluşturarak, değişen giriş koşulları altında anahtarlama davranışının daha kontrollü kalmasını sağlar.

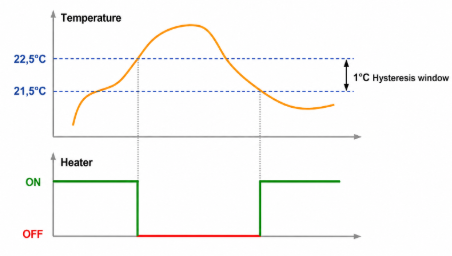

Histerezisin pratik bir örneği şu şekilde görünür: akıllı iklimlendirme sistemleri.

Hedef oda sıcaklığına sahip bir sistem düşünün 26°C.Histerezis penceresi olmadığında, ayar noktası etrafındaki küçük sıcaklık dalgalanmaları kompresörün çalışmasını tekrar tekrar tetikleyebilir.

Örnek çalışma koşulları arasında soğutma aktivasyonu yer alır. 28°C ve soğutmanın devre dışı bırakılması 24°C.

Bu 4°C ayırma, gereksiz anahtarlama etkinliğini azaltan ve sistemin durumu değiştirmeden önce daha geniş bir sıcaklık aralığında çalışmasına olanak tanıyan bir histerezis penceresi oluşturur.

Karşılaştırmalı Sistem Davranışı

Kontrol Yöntem	Kompresör Saat Başına Döngü	Etki
Histerezis olmadan	Yüksek	Artan kompresör aşınması ve kararsız çalışma
4°C histerezis pencereli	Daha düşük	Geliştirilmiş verimlilik ve azaltılmış anahtarlama etkinliği

Anahtarlama frekansı oda boyutuna, termal koşullara, yalıtım kalitesine ve çevresel faktörlere göre değiştiği için yukarıdaki değerler sabit ölçümlerden ziyade karşılaştırmalı çalışma davranışını temsil eder.

Yine de karşılaştırma önemli bir tasarım ilkesini ortaya koyuyor.Histerezis aralıkları dar olan veya hiç olmayan sistemler, eşik koşullarına yakın koşullarda tekrar tekrar geçiş yapabilir, bu da elektriksel stresi artırabilir ve uzun vadeli bileşen ömrünü kısaltabilir.Daha geniş çalışma pencereleri genellikle döngü sıklığını azaltır ve çalışma tutarlılığını artırır.

Pratik sistemlerde azaltılmış anahtarlama etkinliği enerji verimliliğini artırabilir, termal stresi azaltabilir ve daha uzun kompresör ömrünü destekleyebilir.Benzer kontrol yöntemleri, kararlı eşik davranışının önemli olduğu çevresel sistemlerde, endüstriyel sıcaklık düzenlemesinde ve tüketici elektroniğinde yaygın olarak kullanılmaktadır.

Bu örnek, histerezisin yalnızca devre davranışını değil, aynı zamanda gerçek dünyadaki sistem performansını ve uzun vadeli güvenilirliği de nasıl etkilediğini gösterir.

Histerisizin Ölçülmesi ve Karakterizasyonu

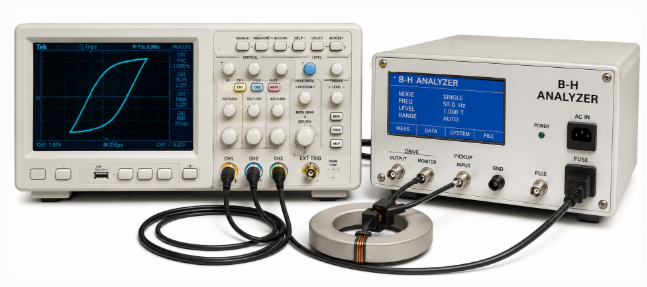

Şekil 10. Histerezis Ölçümü için Osiloskop ve B-H Analizörü

Histerezisin ölçülmesi, bileşenlerin değişen çalışma koşulları altında nasıl davrandığını değerlendirmeye yardımcı olur.Ölçümler, basitçe histerezisin var olup olmadığını belirlemek yerine, bunun anahtarlama davranışını, verimliliği ve uzun vadeli performansı ne kadar güçlü etkilediğini de belirler.

Analiz edilen sisteme bağlı olarak farklı araçlar kullanılır:

• Osiloskoplar – karşılaştırıcılar ve Schmitt tetikleyicileri gibi devrelerdeki anahtarlama eşiklerini ve sinyal davranışını görselleştirir.

• B-H Eğrisi Analizörleri - zorlayıcılık, kalıcılık ve histerezis kayıplarını ölçerek manyetik malzemeleri değerlendirir.

• Manyetik Karakterizasyon Sistemleri - araştırma ve depolama teknolojilerinde manyetik davranışı inceleyin.

• Otomatik Test Sistemleri – tekrarlanabilirliği ve büyük ölçekli bileşen testini iyileştirir.

Yaygın ölçümler şunları içerir:

• Zorlayıcılık - artık mıknatıslanmayı ortadan kaldırmak için gereken manyetik alan gücü

• Kalıcılık - alan kaldırıldıktan sonra kalan mıknatıslanma

• Histerezis Aralığı - anahtarlama eşikleri arasındaki ayrım

• Geçiş Eşikleri - durum değişikliklerini tetikleyen değerler

Ölçüm sonuçları malzeme seçimini ve sistem tasarımını doğrudan etkiler.Aşırı histerezis kayıpları ısı üretimini artırabilirken, kötü seçilmiş eşikler çalışma tutarlılığını azaltabilir.

Elektronik Tasarımda Histerezi Optimize Etme

Histerezis ve Histeretik Olmayan Sistemler

Özellik	Histerezis	Histeretik Olmayan
Gürültü Bağışıklık	Yüksek	Düşük
Kararlılık	Daha iyi	Daha az kararlı
Anahtarlama Frekans	Daha düşük	Daha yüksek
Hassasiyet	Daha düşük	Daha yüksek
Yanlış Tetikleme	Azaltılmış	Daha yaygın
Uzun Vadeli Güvenilirlik	Daha iyi	Azaltılmış

Bu karşılaştırma, histerezisin neden birçok pratik sisteme kasıtlı olarak dahil edildiğini göstermektedir.

Elektrik gürültüsü, çalışma sıcaklığı, yük v ariat iyonu, anahtarlama hızı, termal koşullar ve yanıt gereksinimleri dahil olmak üzere histerezis davranışını etkileyen çeşitli faktörler vardır.İdeal tasarım dengesi, spesifik uygulamaya ve çalışma ortamına bağlıdır.

Zorluklar ve Gelecekteki Araştırma Yönergeleri

Histerezis sistem davranışını iyileştirse de, cihazlar küçüldükçe ve daha yüksek hızlarda çalıştıkça tasarım zorlukları da yaratabilir.

Histerezis ile ilgili mevcut zorluklar arasında manyetik sistemlerdeki enerji kayıpları, ısı üretimi, malzeme yaşlanma etkileri, modelleme karmaşıklığı ve yüksek çalışma frekanslarında artan kayıplar yer almaktadır.Bu sınırlamalar genel verimliliği, güvenilirliği ve uzun vadeli sistem performansını etkileyebilir.

Devam eden araştırmalar, düşük kayıplı manyetik malzemeleri, yapay zeka destekli optimizasyon tekniklerini, spintronik bellek teknolojilerini, uyarlanabilir histerezis kontrol yöntemlerini ve gelişmiş yarı iletken sistemleri keşfetmeye devam ediyor.Bu gelişmeler verimliliği artırmayı, kayıpları azaltmayı ve daha akıllı sistem davranışını desteklemeyi amaçlamaktadır.

Gelecekteki elektronik sistemler, çalışma davranışını değişen koşullara göre otomatik olarak ayarlayan uyarlanabilir histerezis tekniklerini giderek daha fazla benimseyebilir.Cihazlar hız ve karmaşıklık açısından ilerlemeye devam ettikçe, verimli histerezis kontrolü elektronik sistem tasarımında önemli bir husus olmaya devam edecektir.

Sonuç

Histerezis, kararlılığı artırarak ve istenmeyen anahtarlama davranışını azaltarak elektronik sistemlerin daha güvenilir çalışmasına yardımcı olur.Çalışma koşullarının sürekli değiştiği manyetik malzemelerde, yarı iletken cihazlarda, kontrol sistemlerinde ve güç elektroniğinde yaygın olarak kullanılır.Bazı uygulamalarda enerji kaybına yol açsa da, uygun histerezis tasarımı verimliliği ve uzun vadeli performansı artırabilir.Histereziyi anlamak, devre tasarımı ve sistem optimizasyonunda daha iyi kararların alınmasını sağlar.
